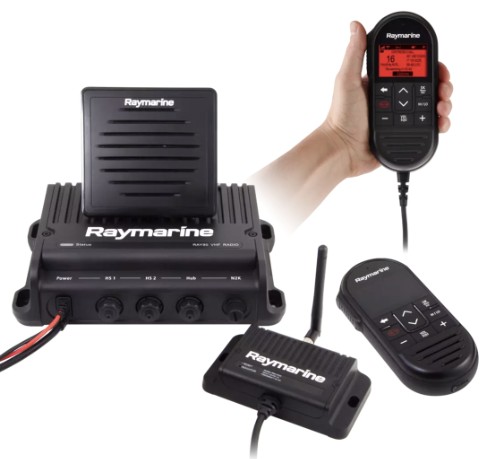

Ray 91 УКХ | VHF Радіостанція з блоком і постами з GPS та AIS

3 варіанти комплектації: 90 без АІС, 91 з АІС приймачем та 90 з окремим блоком АІС700 приймачем та передавачем

МОДУЛЬНА РАДІОСТАНЦІЯ (блок управління встановлений окремо, а на приборній панелі тільки пульт)

Модульна УКХ-радіостанція Ray90 від Raymarine з фіксованим кріпленням виводить багатостанційний зв’язок на абсолютно новий рівень потужності, продуктивності та гнучкості. Ray90 — це дизайн чорного ящика з трансивером, який ховається поза полем зору, а ергономічна "слухавка" (пульт) RayMic і дистанційний динамік забезпечують повний контроль над радіостанцією з кристально чистим звуком.

Окрім повнофункціональної УКХ-радіосистеми, Ray91 також має вбудований приймач системи автоматичної ідентифікації (AIS). Ray91 може отримувати навігаційні та безпечні трансляції від найближчих суден, обладнаних системою AIS, і ділитися ними з вашим сумісним МФД, картплоттером, радаром і приладами.

ОСНОВНІ ХАРАКТЕРИСТИКИ RAY90 ТА RAY91

Конструкція чорного ящика для непомітного монтажу та економії місця на панелі приладів
Багатофункціональне УКХ-радіо з підтримкою кількох станцій
В наявності бездротова трубка та активна колонка
Дротова слухавка та пасивний динамік включені
Можливість розширення до 2 трубок
Вбудований гучномовець і генератор протитуманних сигналів
GPS приймач (додаткова зовнішня антена)
Цифровий вибірковий виклик класу D
Просте підключення до мережі NMEA2000 і NMEA0183
Ray91 має вбудовану систему автоматичної ідентифікації (AIS) приймача класу B
Ray90 оснащений потужним 25-ватним передавачем і комерційною електронікою для тривалого терміну служби та чудової продуктивності. Сканування каналів, подвійне та три сповіщення та сповіщення про погоду є стандартними. Радіосистема цифрового вибіркового виклику класу D і вбудований GPS спрощують налаштування розширених функцій безпеки та викликів. Просто введіть номер MMSI вашого судна під час налаштування, і ви готові до роботи. Для роботи GPS необхідна додаткова пасивна GPS-антена GA150.

Ray91 також оснащений вбудованим приймачем системи автоматичної ідентифікації (AIS). Використовуйте Ray91 для отримання навігаційних і безпекових трансляцій від найближчих суден, обладнаних AIS, і обмінюйтеся ними через NMEA2000 або NMEA0183 із сумісними МФД. Судна, обладнані системою AIS, можна легко ідентифікувати разом із назвою судна, курсом, швидкістю, CPA та іншою інформацією судно.

Технічні характеристики

Номінальна напруга живлення 12 В постійного струму (із захистом від перенапруги)
Діапазон робочої напруги 10,2 В постійного струму до 16 В постійного струму
Вимоги до запобіжника
• Вбудований запобіжник = 10 A
• Термічний запобіжник = 7 А
Споживання струму
• Менше 6 А при високій потужності (13,6 В)
• У режимі очікування: 600 мА
• Прийом: 2 А
• Гучний дзвінок: 3 A (8 Ω) / 6 A (4 Ω)
LEN 1

Робоча температура -25ºC (-13ºF) до +55ºC (131ºF)
Температура зберігання -25ºC (-13ºF) до +70ºC (158ºF)
Відносна вологість 95%
Вологозахист IPx6 і IPx7

Інтерфейси:

ПІДКЛЮЧЕННЯ
Дротові трубки x 2 через роз'єми HS1 і HS2
Бездротовий концентратор x 1 через роз'єм концентратора
GNSS (GPS) антена x 1 через роз'єм GPS (TNC)
УКХ антена / спліттер x 1 через роз'єм VHF (50 Ом SO239)
Вхід NMEA 0183 x 1 через оголені кінці кабелю даних
Вихід NMEA 0183 x 1 через оголені кінці кабелю даних
NMEA 2000 / SeaTalkng® x 1 через роз'єм N2K (DeviceNet).
Гучномовець x 1 через оголені кінці кабелю даних.

УКХ-ПЕРЕДАВАЧ
Канали Усі доступні морські УКХ діапазони США, Канади та США
Діапазон частот 156,025 МГц до 157,425 МГц / 155,500 МГц до 161,425 МГц (приватні канали)
Стабільність частоти +/- 1,5 ppm
Міжканальний інтервал 25 кГц
Вихідна потужність
• Низька потужність — 1 Вт
• Висока потужність — 25 Вт
Побічні випромінювання
Краще ніж –36 дБм при 25 Вт (менше 0,25 мкВт)
Максимальне відхилення +/- 5 кГц
Імпеданс антени 50 Ом (типовий)

ПРИЙМАЧ
Тип ресивера Супер гетеродин подвійного перетворення
Канали Усі доступні морські УКХ діапазони США, Канади та США
Діапазон частот 156,050 МГц до 163,275 МГц / 155,500 МГц до 161,425 МГц (приватні канали)
Чутливість Краще, ніж 1 мікровольт ЕМП при 20 дБ SINAD
Чутливість шумоподавлення ЕРС менше -2 дБмк
Гул і шум Краще ніж -40 дБ
Спотворення звуку Менше 10%
Чутливість приймача
• Відстань — 119 дБм (0,25 мкВ) при 12 дБ SINAD (типове)
• Місцевий — 110 дБм (0,7 мкВ) при 12 дБ SINAD (типовий)
Вибірковість суміжного каналу Більше 70 дБ
Відхилення фальшивої відповіді Більше 70 дБ
Відхилення інтермодуляції Більше 68 дБ

GNSS (GPS)
Канали 72
Холодний старт 29 секунд
Чутливість IC приймача
• Відстеження та навігація = -167 дБм
• Повторне отримання = -160 дБм
• Холодний старт = -146 дБм
• Гарячий старт = -156 дБм
Сумісність з GNSS
• GPS
• ГЛОНАСС
• Бейдоу
SBAS сумісність
• QZSS
• WAAS
• EGNOS
• MSAS
• ГАГАН
Особливості
Активне глушіння та зменшення перешкод
Робоча частота
• GPS L1 C/A
• ГЛОНАСС L10F
• Beidou B1
Отримання сигналу Автоматичний
Оновлення альманаху Автоматичний
Геодезична дата
WGS-84 (альтернативи доступні через Raymarine MFD)
Частота оновлення 20 Гц (20 разів на секунду паралельна GNSS)

антена
• Зовнішня — потрібна зовнішня пасивна антена
Точність горизонтального положення
• Автономний = 2,5 м (8,2 футів)
• SBAS = 2 м (6,56 футів)

АІС AIS (ЛИШЕ RAY91)
Тип класу Тільки приймач
