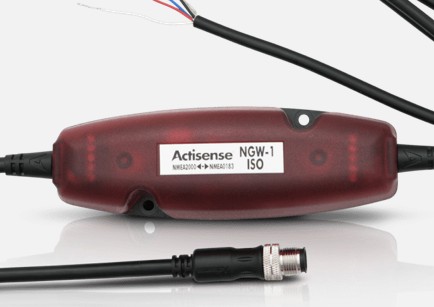

NGW-1 NMEA 0183 в NMEA 2000 Gateway конвертер

Інструкція

З’єднайте мережу NMEA 2000 зі своєю старою електронікою 0183 за допомогою NGW-1.

Конвертуйте обладнання NMEA 0183 до NMEA 2000
Дозволити пристроям NMEA 0183 отримувати важливі дані NMEA 2000
Налаштувати за допомогою Toolkit

ОСОБЛИВОСТІ

Повністю ізольований NMEA 0183 з використанням технології ISO-Drive™
Розширена конфігурація за допомогою Actisense Toolkit дозволяє встановлювати списки Tx / Rx і швидкість Tx
Підтримує швидкий курс на 10 Гц
Швидкість передачі даних до 230 400 бод
Інтегрований кабель падіння 1,5 м
Діагностичні приймальні світлодіоди

ПЕРЕВАГИ

Оновіть обладнання NMEA 0183 до NMEA 2000
Дозволити пристроям NMEA 0183 отримувати важливі дані NMEA 2000
Використовуйте шину NMEA 2000 для мультиплексування кількох сигналів NMEA 0183 разом
Надійний, відомий механізм двонаправленого перетворення
Підтримує широкий спектр перетворень, включаючи AIS
Легко налаштовується за допомогою Actisense Toolkit

Технічні характеристики

Джерело живлення (варіанти ISO, ISO-AIS і STNG)
Напруга живлення (порт NMEA 2000) від 9,5 до 35 В постійного струму
Струм живлення (порт NMEA 2000) 35 мА при 12 В постійного струму, макс. 50 мА
Еквівалент навантаження (LEN) 1
Джерело живлення (варіанти USB)
Напруга живлення (порт NMEA 2000) від 9 до 29 В постійного струму
Струм живлення (хост-порт USB) 85 мА при 5 В постійного струму
Струм живлення (порт NMEA 2000) 15 мА при 12 В постійного струму, макс. 50 мА
Еквівалент навантаження (LEN) 1

Порт NMEA 2000 (усі варіанти)
Сумісність Повністю сертифіковано NMEA 2000
Швидкість/швидкість передачі даних 250 кбіт/с
Роз'єм M12 (поляризований) на кабелі
Довжина кабелю NMEA 2000 1,5 м
Довжина кабелю STNG адаптер 0,4 м (1,9 м із підключеним кабелем NMEA 2000)

Порт ISO (порт NMEA 0183 – варіанти ISO, ISO-AIS і STNG)
Сумісність Повна сумісність із NMEA 0183, RS232 і RS422. Сумісний із RS485 Listener
Швидкість/Швидкість передачі даних від 4800 до 115200 бод
Привід вихідної напруги >= 2,1 В (диференціал) на 100 Ом
Вихідний струм приводу 20 мА макс.
Вихідний захист від короткого замикання та ESD
Допуск на вхідну напругу -15 В до +15 В безперервно -35 В до +35 В короткочасно (< 1 секунди)
Захист входу Обмежений струм і захист від перевантаження до 40 В постійного струму
З’єднання 5-мм зачищений і луджений дріт
Довжина кабелю 1,5 м

Порт USB (варіант USB)
Сумісність USB 1.1, 2.0 і 3.0
Швидкість / швидкість передачі даних від 4800 до 230400 бод
Підключення Штекер типу A, формований на кабелі
Довжина кабелю 1,5м
Драйвери (остання версія ОС) Windows XP, Vista, 7, 8, 10, 11 і MAC OS X постачаються на компакт-диску та доступні за допомогою кнопки «Завантаження» внизу цієї веб-сторінки
Драйвери (застаріла ОС)

Зв’яжіться з Actisense, щоб отримати повну інформацію про підтримувані застарілі версії ОС: support@actisense.com

Ізоляція
Від порту NMEA 2000 до порту ISO використовується IsoDriveTM, Hi-Pot перевірено на 1000 В
NMEA 2000 Гальванічна ізоляція від порту до USB-порту, Hi-Pot перевірено на 1000 В
Механічний
Матеріал корпусу Кришка полікарбонат
Матеріал корпусу Основа Вогнезахисний АБС
Вага NGW-1-ISO & ISO-AIS 220 г
Вага NGW-1-USB 210г
Вага NGW-1-STNG 260г

Дозволи та сертифікати
Повністю сертифікований NMEA 2000
Відповідає всім вимогам IEC 61162-1 і 61162-2
Відповідає всім вимогам IEC 61162-3
EMC IEC 60945 (розділи 9, 10 і 11.2)
Захист навколишнього середовища IP42
Робоча температура від -20°C до +55°C
Температура зберігання від -30°C до +70°C
Рекомендована вологість 0–93% RH

Гарантія 3 роки
