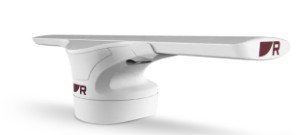

Cyclone радар 55 Вт, відкритого типу

ТВЕРДОТІЛЬНИЙ МОРСЬКИЙ РАДАР ВІДКРИТОГО ТИПУ

Неперевершене вираження дизайну, надійної роботи та неперевершеної ситуаційної обізнаності, твердотільні радари з відкритою матрицею Cyclone дають мореплавцям впевненість у роботі в найсуворіших умовах, отримують перевагу в полюванні на рибу та з упевненістю орієнтуються на жвавих водних шляхах. Радари Cyclone доступні з антенною решіткою 3, 4 або 6 футів і двома опціями високої потужності.

Радари Cyclone забезпечують чудове розділення цілей і роздільну здатність на великій відстані за допомогою стиснення імпульсів CHIRP і технології загострення променя Raymarine. Кожна модель має інноваційні можливості виявлення, включаючи режим Cyclone Bird, технологію RangeFusion™ і високошвидкісну швидкість обертання 60 оборотів.

Завдяки твердотільному передавача потужністю 55 Вт Cyclone забезпечує відмінне розділення цілей і роздільну здатність на великій відстані за допомогою технології стиснення імпульсів CHIRP і загострення променя. Вихідна потужність Cyclone еквівалентна потужності магнетронного радара потужністю 6 кВт і забезпечує радіус дії Cyclone до 72 морських миль.

Радари Cyclone мають інноваційні можливості виявлення, включаючи доплерівське відстеження цілей, технологію RangeFusion™, режим птахів і високошвидкісне формування зображень зі швидкістю 60 обертів на хвилину.

Створено для екстремальних умов
Дизайн, натхненний крилом літака, забезпечує кращий у своєму класі радар що витримує 100 вузлів швидкість вітру в вузлах і відповідає комерційному класу IEC 62388
стандарт для бортового радара судна.

Технологія RangeFusion™

Доступна виключно для радарів Cyclone, технологія RangeFusion™ поєднує короткі та довгі імпульси в єдине високоякісне радіолокаційне зображення, забезпечуючи виняткове відображення цілей одночасно в ближньому і дальньому діапазоні.

Допплерівське відстеження цілі

Доступний виключно на Quantum 2 і радарах з відкритою антенною системою Cyclone, доплерівський радар дозволяє миттєво виявляти цілі в русі та відображати їх в унікальній палітрі кольорів.  Цілі що наближаються до вас червоні, а цілі що віддаляються від вас зелені для кращої обізнаності в ситуаціях з великим трафіком.

Технічні характеристики

ЗАГАЛЬНІ

Розмір антени 3/4/6 футів відкритого типу
Шкала максимального діапазону 72 морських миль
Швидкість обертання 12 / 24 / 36 / 48 / 60 об/хв
Час завантаження 40 секунд
Очікування для передачі Менше 5 секунд
Підключення живлення 1x роз'єм живлення
Підключення даних 1x роз'єм RayNet
Частота передавача 9370, 9400, 9430 МГц (на вибір користувача)
Характеристика приймача Лінійний
Шум приймача Менше 5 дБ

ПОТУЖНІСТЬ

Пікова вихідна потужність 55 Вт
Напруга живлення (з використанням VCM100)
Номінальна: 12 В постійного струму або 24 В постійного струму

Мінімум: 10,2 В постійного струму

Максимум: 31,2 В постійного струму
Енергоспоживання (типове) 70 Вт
Споживана потужність (макс.) 170 Вт
Енергоспоживання (режим очікування) 30 Вт

АНТЕНА / ПРОМІНЬ

Ширина променя (по вертикалі) 25°
Ширина променя (по горизонталі) 2,83°
Поляризація Горизонтальна
Довжина 1031 мм
вага 7 кг

П'ЄДЕСТАЛ
Розміри
388 мм x 360 мм x 335 мм / 15,27 дюйма x 14,17 дюйма x 13,18 дюйма (до верхньої частини антени)
вага 16 кг

Рейтинг водонепроникності IPX6
Діапазон робочих температур від -25 °C до +55 °C
Вологість До 93% при 40°C (104°F)
Максимальна швидкість вітру 100 вузлів

ARPA
Відстеження цілі Відстеження 100 одночасних цілей ARPA.

ФІЗИЧНА (АНТЕНА)

Розміри
3 фути Довжина антени: 1031 мм

Довжина 4-футової антени: 1336 мм

Довжина 6-футової антени: 1945 мм

Вага

Вага 3-футової антени: 7 кг

Вага 4-футової антени: 9 кг

Вага 6-футової антени: 12 кг

АНТЕНА

Поляризація Горизонтальна
Ширина променя (по вертикалі) 25°
Швидкість обертання 12 об / хв / 24 об / хв / 36 об / хв / 48 об / хв / 60 об / хв
Ширина променя (по горизонталі)

3 фута антена: 2,83°

4 фута антена: 1,99°

6 фута антена 1,32°

ПЕРЕДАВАЧ

Частота передавача
9370, 9400, 9430 МГц (на вибір користувача)
Пікова вихідна потужність 55 Вт
Пікова вихідна потужність 110 Вт

ПІДКЛЮЧЕННЯ
З'єднання даних
1x роз'єм RayNet
Підключення живлення
1x роз'єм живлення
